一、產品簡介：

Y221系列型可回收機械式封隔器（RTTS）主要適用于 油氣水井的卡封壓裂、酸化、封堵和高壓注水 等工藝措施施工。該型封隔器具有容易坐封和解封、耐高溫高壓、操作簡單等優點。

二、 結構特征及工作原理 ：

2.1 結構特征

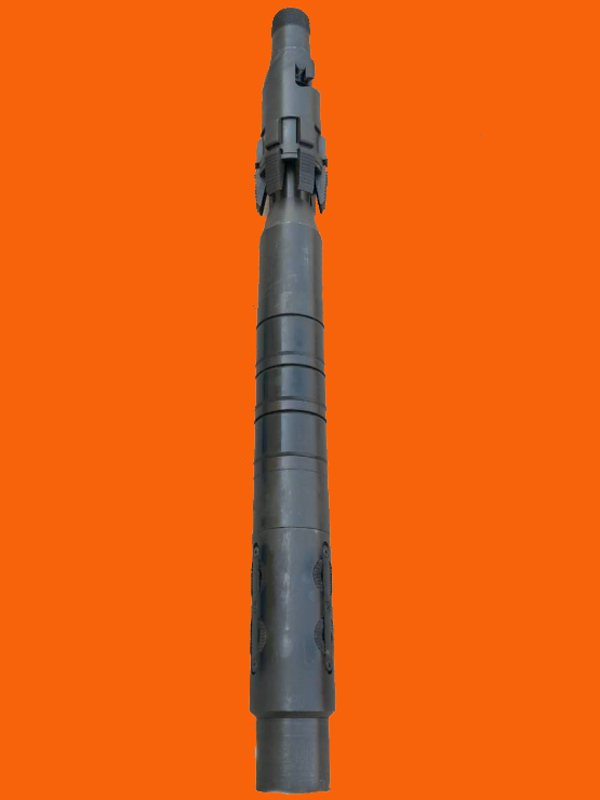

Y221M 型可回收機械式封隔器（RTTS）主要由上、下接頭；水力錨；膠筒；卡瓦座和卡瓦；摩擦換向塊；內、外中心管等部件組成。由中心管將各部件連接成一體。

三、工作原理 ：

Y221M 型可回收機械式封隔器（RTTS）的工作原理：

在封隔器下井時，其摩擦塊始終與套管內壁緊貼，凸耳處在換位槽的下端，膠筒處于自由狀態；當封隔器下到井內的預定位置時，首先上提管柱，使凸耳轉到短槽的上部位置，然后右旋管柱 1-3 圈，最后在保持扭矩的同時，下放管柱繼續加壓負荷，由于右旋管柱使凸耳從換位機構的短槽換到長槽內，并在下放管柱加壓時使心軸向下移動，使卡瓦錐體下行把卡瓦張開，卡瓦上的合金塊的棱角嵌入套管壁，爾后封隔器膠筒受壓而膨脹，直到兩個膠筒都緊貼在套管壁上，從而形成密封。 如果進行擠注水泥、壓裂、酸化等高壓作業時，封隔器膠筒以下的壓力大于封 隔器以上的凈液柱壓力時，下部壓力將通過容積管傳遞到水力錨，使水力錨卡瓦張開并嵌入在套管壁上。因為水力錨的合金卡瓦牙的方向是朝上的，卡入套管壁上后，能有效地防止因封隔器底部的壓力過大時可能導致的管柱上頂和封隔器位移等情況的發生，從而使封隔器牢固地坐封在套管壁上。 如果需要起出封隔器時，只需上提管柱即可實現封隔器的解封。
